WPF는 그래픽스 작업을 매우 쉽게 수행할 수 있도록 다양한 도구와 기능을 제공합니다. 이번 글에서는 WPF에서 그래픽스를 다루는 방법과 반도체와 관련된 예시를 살펴보겠습니다.

그래픽스를 그리는 방법에는 여러 가지가 있습니다. WPF에서는 기본적으로 2D 그래픽스와 3D 그래픽스를 지원합니다. 2D 그래픽스는 2차원 평면 위에서 그리는 그래픽스이며, 3D 그래픽스는 3차원 공간에서 그리는 그래픽스입니다.

먼저 2D 그래픽스를 그리는 방법을 살펴보겠습니다. WPF에서는 Canvas, Path, Rectangle, Ellipse 등 다양한 컨트롤을 이용해 2D 그래픽스를 그릴 수 있습니다. 각 컨트롤은 그리기 기능과 관련된 속성을 가지고 있으며, 이를 이용해 그래픽스를 그릴 수 있습니다.

그리기와 관련된 자세한 내용은 아래 글을 참고해주세요.

2023.04.12 - [Languages/C#] - C# WPF Path 그리기(1)

C# WPF Path 그리기(1)

2023.04.12 - [Languages/C#] - C# WPF Path 그리기(2)

C# WPF Path 그리기(2)

2023.04.18 - [Languages/C#] - C# WPF Path 그리기(3)

C# WPF Path 그리기(3)

728x90

예를 들어, 반도체의 전류-전압 특성을 그래프로 그리는 경우를 생각해보겠습니다. 이 경우 전류-전압 데이터를 가져와서 그래프를 그릴 수 있습니다. 다음은 이를 위한 간단한 XAML 코드입니다.

<Canvas Width="300" Height="200">
    <!-- Draw X-Axis -->
    <Line X1="20" Y1="180" X2="280" Y2="180" Stroke="Black" StrokeThickness="2"/>
    <TextBlock Text="X-Axis" Canvas.Left="140" Canvas.Top="190"/>

    <!-- Draw Y-Axis -->
    <Line X1="20" Y1="180" X2="20" Y2="20" Stroke="Black" StrokeThickness="2"/>
    <TextBlock Text="Y-Axis" Canvas.Left="5" Canvas.Top="80" RenderTransformOrigin="0.5,0.5">
        <TextBlock.RenderTransform>
            <RotateTransform Angle="-90"/>
        </TextBlock.RenderTransform>
    </TextBlock>

    <!-- Draw Data Points -->
    <Path Fill="LightBlue" Stroke="Blue" StrokeThickness="2">
        <Path.Data>
            <PathGeometry>
                <PathFigure StartPoint="20,140">
                    <PolyLineSegment Points="40,160 60,130 80,120 100,110 120,100 140,90 160,80 180,70 200,60 220,50 240,40 260,30 280,20" />
                </PathFigure>
            </PathGeometry>
        </Path.Data>
    </Path>
</Canvas>

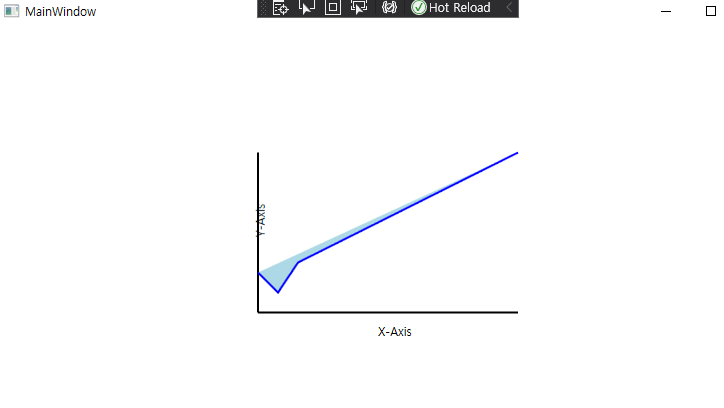

위 코드는 Canvas 위에 Path 컨트롤을 추가하고, Stroke와 StrokeThickness 속성을 이용해 그래프의 색상과 굵기를 지정하며, PathGeometry와 PathFigure를 이용해 그래프의 모양을 정의합니다. 이를 실행하면 다음과 같은 그래프가 출력됩니다.

이번 글에서는 WPF에서 그래픽스를 다루는 방법과 반도체와 관련된 예시를 살펴보았습니다. 2D 그래픽스를 그리는 방법을 소개하고, Canvas, Path, Rectangle, Ellipse 등 다양한 컨트롤을 이용해 그래픽스를 그리는 방법을 살펴보았습니다. 그리고 간단한 XAML 코드를 이용해 전류-전압 데이터를 그래프로 그리는 방법을 설명하였습니다.

WPF를 이용하면 그래픽스 작업을 쉽게 수행할 수 있으며, 2D 그래픽스와 3D 그래픽스를 모두 지원합니다. 그래픽스를 다루는 방법을 익혀서 다양한 프로그램에서 그래픽스 작업을 수행할 수 있도록 노력해보세요.
